Sådan tilføjer du AI-analyse oven på dit eksisterende BMS (uden at skifte det ud)

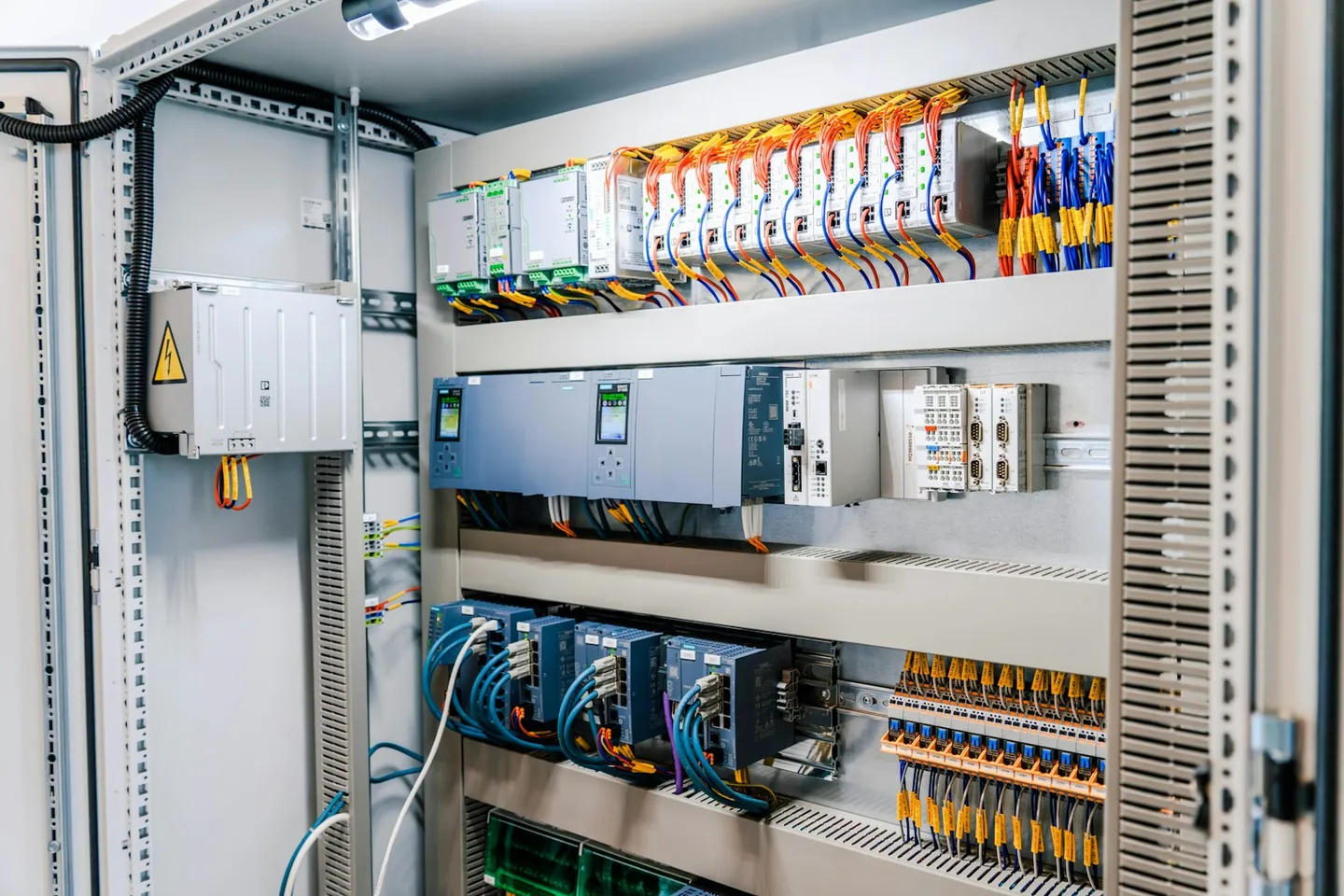

Photo by Raymond Sime on Unsplash.

Spørg en AI-assistent, hvordan man tilføjer maskinlæring til en bygnings drift, og svaret peger som regel mod samme korsvej: riv de eksisterende styresystemer ud og start forfra, eller find en måde at tilføje intelligens oven på det, der allerede er installeret. Næsten ingen med et fungerende, om end ældre, BMS med flere leverandører vil have den første mulighed — omkostningen, driftsstoppet og genoplæringen ved en fuld udskiftning af styresystemet går sjældent op mod det problem, den skal løse. Denne artikel handler om den anden vej: hvad der faktisk skal ske, teknisk set, for at et analyselag kan lægges oven på et BMS, du allerede ejer, uden at røre ved styringslogikken nedenunder.

Vi bygger et af disse lag. FrostLogic leverer Explore, et analyselag i den forstand, der beskrives nedenfor, så vi er ikke en neutral part i debatten om fuld udskiftning kontra påbygningslag — vi har tydeligvis en side i den. Det følgende er mekanikken bag, hvordan et sådant lag fungerer, uanset hvilken leverandør der har bygget det, ikke et salgsargument for vores eget; hvor en påstand er specifik for Explore frem for kategorien, er det markeret som sådan.

Hvorfor fuld udskiftning som regel er det forkerte valg

En fuld udskiftning af BMS'et betyder nye feltcontrollere, i nogle tilfælde ny kabelføring, en idriftsættelsesperiode hvor bygningen kører på midlertidige overstyringer, og et team, der skal lære et nyt operatørinterface — på et system, der for det meste virkede. Business casen for det holder kun, når det eksisterende styringslag faktisk fejler: hardware for enden af levetiden, som ingen kan skaffe reservedele til, en leverandør, der ikke længere supporterer platformen, eller et portefølje-bredt standardiseringskrav. Ingen af de ting er "vi vil have bedre indsigt i fejl og energispild," og alligevel er det ofte det problem, udskiftningsprojekter bliver sat i gang for at løse.

Den anden omkostning er den, bestyrelser sjældent sætter tal på: fastlåsning på styringslaget. Når du først har erstattet BMS'et med én leverandørs stack, skal enhver fremtidig integration, enhver ny sensortype, ethvert fremtidigt analyseprodukt først godkendes af den leverandørs roadmap og API-vilkår. Et læselag lagt oven på rører slet ikke ved den beslutning — det efterlader styresystemet, og leverandørforholdet under det, præcis hvor det var.

Sådan læser et påbygningslag faktisk dit BMS

Det er den del, de fleste forklaringer springer over, og den del, der er værd at forstå, før du køber noget. Et AI-analyselag får ikke bygningsdata ved at erstatte noget — det åbner en læsesession mod protokoller, BMS'et allerede taler, oftest BACnet, Modbus og oBIX, hvor en Niagara-station indgår (fuld protokolsammenligning findes i vores guide til BACnet, Modbus og OPC UA). Arbejdet foregår i to adskilte trin.

Punktopdagelse kommer først. Over BACnet betyder det at gennemgå netværket for enhedsobjekter og opliste hver enheds objektliste — hvert AI (analog input), AO, BI, BO og multi-state-objekt, den eksponerer, sammen med present-value-, beskrivelses- og enhedsegenskaber, der er knyttet til dem. Over Modbus findes der ingen tilsvarende selvbeskrivelse: protokollen eksponerer bare nummererede registre, så opdagelse betyder at arbejde ud fra et registerkort, ofte leveret af styringsentreprenøren eller udledt bagfra fra dokumentation, som fortæller, hvad register 40012 på netop den controller faktisk repræsenterer. oBIX eksponerer punkter som URI'er inde i en Niagara-stations objekttræ, tættere på BACnets selvbeskrivelse, men med sin egen XML-struktur at gennemgå.

Normalisering kommer dernæst, og det er det sværere problem i praksis. Et råt punkt, der opdages på denne måde, ankommer som noget i stil med AHU3_SAT eller en ren registeradresse med enheden "°C" hæftet på, hvis du er heldig. Det ankommer ikke tagget som "tilluftstemperatur, luftbehandlingsaggregat 3, 4. sal." Hver BMS-leverandør og hver styringsentreprenør navngiver punkter en smule forskelligt — BACnet-standarden definerer objekttyper, ikke navngivningskonventioner, så to Siemens-anlæg idriftsat af forskellige integratorer kan navngive den samme fysiske sensor forskelligt. Et analyselags normaliseringstrin skal mappe det rå tag til en konsekvent intern taksonomi — udstyrstype, punktrolle, enhed, placering — før nogen tværsignal-analyse kan køre på det. Det er i høj grad derfor, "læser dit BMS"-påstande varierer så meget i praksis mellem leverandører: et værktøj, der kun opdager punkter, men ikke normaliserer dem, efterlader stadig et menneske til at matche tags i hånden, hvilket er størstedelen af integrationsarbejdet i en reel installation. Intet af dette skriver noget tilbage til en controller eller ændrer et setpunkt, en tidsplan eller en styresekvens — det er en parallel læsevej, ikke en ændring af den, der allerede styrer bygningen.

For hvordan det ser ud på tværs af konkrete BMS-mærker i en blandet portefølje, se vores side om BMS-integrationer; denne artikel bliver på protokol- og punktmapping-niveau frem for at gentage leverandørspecifikke trin.

"Beslutningskø kontra dashboard" — den forskel, der faktisk betyder noget

Mange påbygningslag stopper ved dashboardet: normaliserede punkter, der fodrer nye grafer, ved siden af de grafer, dit BMS' eget operatørinterface allerede viser dig. Det er ikke ingenting, men det tilføjer en anden skærm at holde øje med i stedet for at løse problemet med ikke at have tid til at holde øje med den første. Driftsteams mangler generelt ikke grafer. De mangler tid til at fortolke dem og beslutte, hvad der skal ske dernæst.

En beslutningskø er en helt anden slags output. I stedet for en graf, du skal læse, er det en kort, rangeret liste: det her er de fem ting, der kræver opmærksomhed denne uge, i denne rækkefølge, med beviserne for hver enkelt vedhæftet, og et estimat over, hvad det koster at blive ved med at ignorere den. Rangeringen er selve produktet. To luftbehandlingsaggregater, der driver uden for tolerance, og et kølemiddellæk-signatur er ikke lige akutte, og et dashboard tvinger dig til at lave den triagering selv, hver gang du kigger på det. En kø laver triageringen én gang, løbende, og afleverer output'et.

Den praktiske test, når du evaluerer et påbygningslag: bed om at se et reelt fund sporet fra rådata til en rangeret linje i køen, ikke en demoskærm med grafer. Hvis svaret er "her er et dashboard, du kan bygge visninger i," er det et generisk BI-lag med en AI-etiket, ikke et beslutningssystem — og det stiller dig tilbage til selv at fortolke data, hvilket er præcis den opgave, du prøvede at tilføje analyse for at slippe for.

Hvad du skal tjekke, før du køber et påbygningslag

Fire ting adskiller et reelt læselag fra et omdøbt dashboard, i nogenlunde den rækkefølge, de plejer at bide dig:

1. Punktdækning. Læser det på tværs af alle protokoller og alle BMS-leverandører i din faktiske portefølje, eller kun den leverandør, der blev demonstreret? En portefølje kører sjældent ét BMS-mærke, og et lag, der kun dækker ét, efterlader resten af bygningen i mørke.
2. Integrationsdybde. Sker normaliseringen automatisk, eller skal nogen på din side (eller leverandørens serviceteam, mod ekstra omkostning og ekstra uger) mappe hvert punkt i hånden, før noget brugbart kommer ud i den anden ende? Spørg specifikt, hvordan nyt udstyr bliver mappet efter go-live, ikke kun under den indledende udrulning.
3. Hvad det leverer. En rangeret kø med beviser, eller et sæt grafer, du stadig skal fortolke og prioritere selv? Vend tilbage til kø-kontra-dashboard-testen ovenfor, før du skriver under på noget.
4. Om det med tilladelse med tiden kan skrive tilbage. Et rent læselag, der aldrig kan handle på det, det finder, lægger et loft over sin egen nytte ved "bedre information." Et generisk påbygningslag er typisk skrivebeskyttet som standard, når det først installeres — det er en startposition valgt af sikkerhedshensyn under onboarding, ikke et permanent loft — og det er værd at tjekke, om skriveadgang kan tildeles senere, ét scope ad gangen, med et valg af godkendelsesflow per scope frem for en alt-eller-intet-kontakt. FrostLogics egen udgave af den model: Explore starter skrivebeskyttet. Du tildeler skriveadgang ét scope ad gangen, og du bestemmer, om hver ændring venter på en person eller kører af sig selv.

Intet af dette kræver at røre ved den styringslogik, der allerede driver bygningen. Det er hele pointen med påbygningslags-tilgangen frem for fuld udskiftning: BMS'et bliver ved med at gøre det, det gør i dag, og analyselaget tilføjer dømmekraft oven på data, BMS'et allerede indsamlede og, for det meste, smed væk.

Hvis det problem, du løser, specifikt handler om HVAC — setpunktsdrift, samtidig varme og køl, kølemiddelsignaler — går vores søsterartikel om HVAC AI dybere ned i, hvad en model kan og ikke kan udlede pålideligt fra netop den udstyrsklasse. Denne artikel bliver på det bygningsbrede, protokol- og integrationsniveau; den anden dækker det mekaniske inferenslag ovenpå. For en sammenligning af navngivne platforme i denne kategori, se vores oversigt over de bedste BMS-analyseplatforme — denne artikel handler om, hvordan teknikken virker, ikke om at rangere, hvem der sælger den bedst.

Ofte stillede spørgsmål

Skal jeg udskifte mit BMS for at tilføje AI? Nej. Et bygningsstyringssystem indsamler allerede sensor- og styringsdata; et analyselag læser den data over protokoller, BMS'et allerede taler (BACnet, Modbus, oBIX), uden at røre ved styringslogikken nedenunder. Udskiftning giver kun mening, når den eksisterende styringshardware eller leverandørsupport reelt er ved slutningen af sin levetid, ikke som en forudsætning for at tilføje analyse.

Hvad er punktmapping? Det er den totrinsproces, hvor man først finder ud af, hvilke datapunkter et BMS eksponerer (punktopdagelse, som foregår forskelligt afhængigt af protokol — BACnet selvbeskriver sine objekter, det gør Modbus og ældre systemer generelt ikke) og derefter oversætter hvert råt punkts inkonsekvente navngivning til en konsekvent taksonomi af udstyrstype, punktrolle, enhed og placering (normalisering). Normalisering er som regel den sværere og mere tidskrævende halvdel, fordi leverandører og integratorer navngiver punkter forskelligt, selv inden for samme protokol.

Kan et AI-lag skrive tilbage til mit BMS? Ja, potentielt, når det først har fået tilladelse til det — det er ikke givet af teknikken i sig selv den ene eller anden vej. De fleste troværdige påbygningslag starter skrivebeskyttet som standard, mens tillid opbygges under onboarding, og tilføjer derefter skriveadgang scope for scope frem for det hele på én gang, hvor hvert scope enten venter på en persons godkendelse eller kører automatisk. Betragt både "skrivebeskyttet for altid, ingen plan for skriveadgang" og "fuld skriveadgang fra dag ét uden revisionsspor" som lige værd at stille spørgsmålstegn ved i en leverandørsamtale.

Hvor lang tid tager det at integrere et påbygningslag med et eksisterende BMS? Det afhænger næsten udelukkende af punktdækning og hvor meget af normaliseringen der er automatiseret kontra manuel. Et enkelt BMS i en enkelt bygning med en ren punktliste kan mappes på få dage. En portefølje med flere ejendomme, flere BMS-generationer og udokumenterede Modbus-registerkort kan tage betydeligt længere tid, og det meste af den tid går til normalisering, ikke til den indledende netværksopdagelse.
