Sensorer til prædiktiv vedligeholdelse: hvad du måler, hvor, og hvad AI faktisk gør

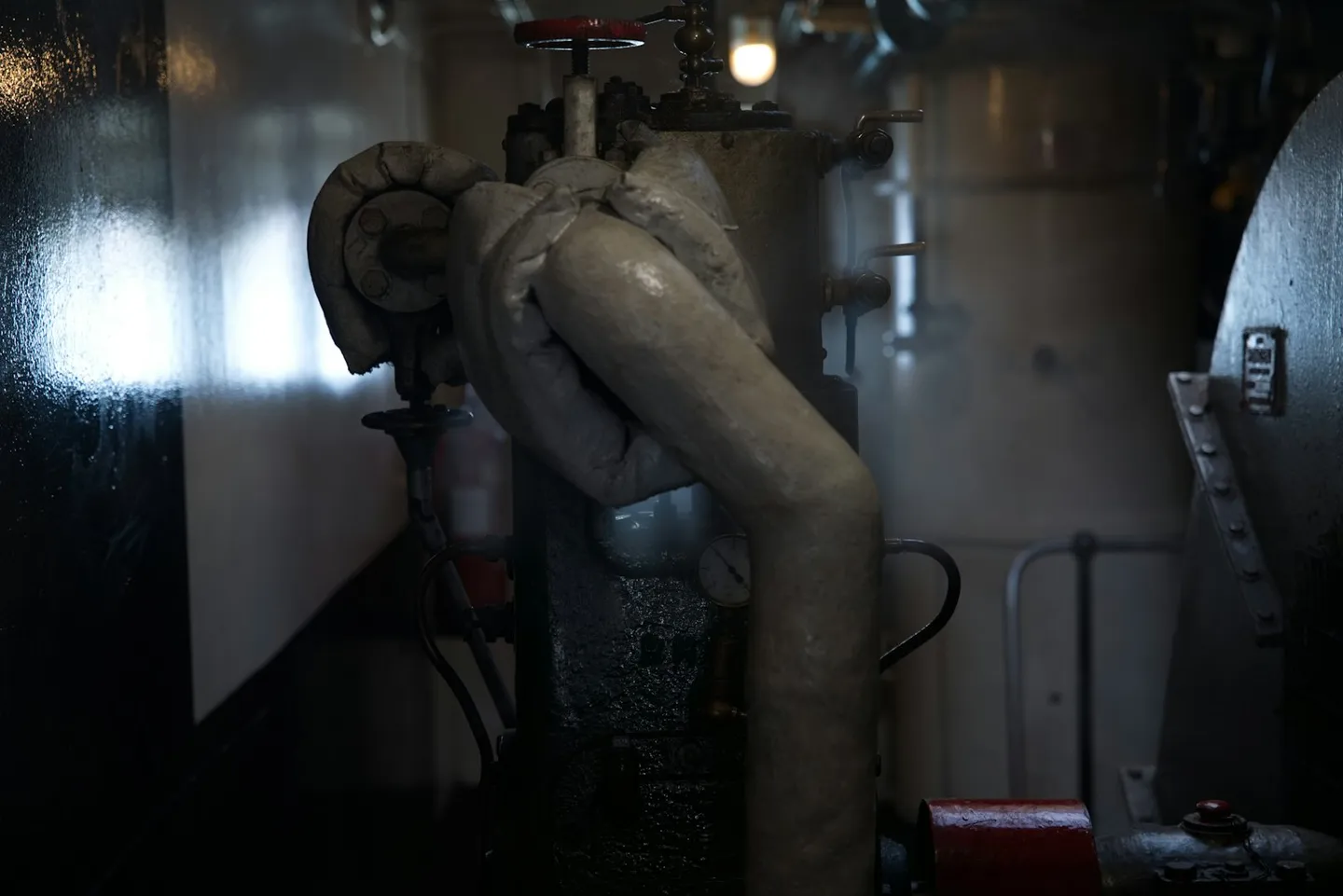

Foto af John Crix på Unsplash.

Prædiktiv vedligeholdelse i erhvervsbygninger lykkes eller fejler ud fra hvilke signaler I faktisk har. Dashboards redder ikke aktiver. Sensorer til prædiktiv vedligeholdelse, plus modeller der kan læse dem ærligt, gør det. Dette er tekniklaget: hvad der skal måles på HVAC og roterende anlæg, hvor sensorerne hører hjemme, og hvad AI til prædiktiv vedligeholdelse faktisk gør med dataene, når de ankommer. For den bredere PdM-programform i bygninger, start med prædiktiv vedligeholdelse for bygninger. Denne artikel bliver på sensor- og modelrygraden.

Hvad der skal måles på HVAC og roterende anlæg

Tre fysiske kanaler fanger de fleste fejl, der betyder noget på ventilatorer, pumper, kompressorer og chillere. Alt andet er nyttig kontekst, ikke erstatning.

Vibration. Ubalance, fejlstilling, løshed og tidligt lagerslitage viser sig i vibrationsspektret længe før en enhed tripper på temperatur eller strøm. En triaksial accelerometer på motorens drivende, eller en fast monteret probe på et ventilatorlejehus, er den klassiske sensor til prædiktiv vedligeholdelse på roterende udstyr. I behøver ikke en laboratoriekvalificeret spektrumanalysator på hver AHU. I behøver et stabilt monteringspunkt, en konsekvent samplingsfrekvens og nok historik til at vide, hvordan netop den maskine lyder, når den er sund.

Motorstrøm og VFD-ampere. Strømforbrug og VFD-udgangsampere fanger både mekanisk og elektrisk degradering. Lejefriktion stiger, så motoren arbejder hårdere for samme hastighed. En svigtende fase eller en drive, der jager, viser sig som en ændring i ampere-mod-hastighedskurven. Mange VFD'er eksponerer allerede disse punkter over BACnet eller Modbus, hvilket er derfor IoT prædiktiv vedligeholdelse ofte starter her, før nogen køber nyt vibrationskit.

Temperatur. Lejehustemperatur, motorviklingstemperatur, frem- og returvand- eller lufttemperaturer samt batteriets approach-temperaturer fanger overophedning, tilsmudsning og varmeoverføringsdrift. Temperatur alene giver sjældent tidlig advarsel om mekanisk fejl som vibration gør, men den er billig, allerede tæt i de fleste BMS-punktkort og fremragende som bekræftende signal, når en anden kanal driver.

BMS-punkter I allerede har. Ventil- og spjældkommando kontra aktuel position, kanalstatisk tryk, differentialtryk over filtre og batterier samt kølemiddelcyklussignaler (suge- og afgangsstryk, overhedning, underafkøling) er ikke "ekstra sensorer". De sidder allerede på ledningen. IoT-deployment til prædiktiv vedligeholdelse, der ignorerer dem, spilder penge. Når en chillers approach-temperatur stiger, mens kompressorampere stiger og vibrationen er flad, er historien termisk, ikke mekanisk. Krydssignalkontekst er halvdelen af teknikken. For anlægsdybde på chillere, se optimering af køleanlæg.

Hvor de skal placeres

Instrumentér kritisk roterende udstyr først. Kompressorer, tillufts- og fraluftsventilatorer, primær- og sekundærpumper, AHU-ventilatorsektioner og chillerkompressorer er aktiverne, hvis nedetid koster mest, og hvis fejltilstande synes tydeligst på vibration, strøm og temperatur. En portefølje med tre chillere og fyrre VAV-bokse behøver ikke fyrre identiske sensorkit på dag ét. Den behøver det anlæg, der tager bygningen ned, når det fejler.

Placeringsregler, der holder i felten:

• Montér vibrationssensorer på den stiveste del af lejehuset, ikke på pladepaneler der ringer.
• Foretræk drivende og ikke-drivende ender på motorer, der allerede har historik med leje- eller koblingsproblemer.
• Læs VFD-ampere og hastighed fra driven eller BMS først; tilføj kun en clamp-on CT, når driven ikke eksponerer et rent punkt.
• Sæt temperaturprober, hvor varme faktisk ophobes under last (lejedæksler, kompressorafgangsledninger, batteriets afgangsvand), ikke hvor luften tilfældigvis er kølig for teknikeren.
• Lad redundant udstyr med lav konsekvens blive på kalender-PM eller run-to-failure, indtil det kritiske sæt er stabilt.

Tilstandsovervågning er sensorlaget, der fodrer denne placeringsbeslutning. Søsterstykket om tilstandsovervågning i bygninger dækker, hvordan det lag sidder under en vedligeholdelsespolitik. Tilstandsbaseret vedligeholdelse er politikken, der handler, når en tærskel eller modeludgang krydser en linje. Denne artikel erstatter ingen af dem; den forklarer, hvilke sensorer der gør begge ærlige.

Vibration, strøm, temperatur: hvilket signal fanger hvilken fejl

Primær betyder "normalt den første rene flag". Sekundær betyder "nyttig bekræftelse, når en anden kanal bevæger sig". Sen betyder, at fejlen allerede er dyr, når kanalen bevæger sig. Ingen række er en diagnose. En stigende vibrationstop med flad strøm og flad temperatur kræver stadig en tekniker, før nogen bestiller et leje. Tabellen er et placerings- og triagehjælpemiddel, ikke et rodårsagsorakel.

Hvad AI og ML faktisk gør med signalerne

Kunstig intelligens til prædiktiv vedligeholdelse er mønstergenkendelse på tidsserier, ikke en mekaniker inde i modellen. Med nok ren historik lærer en model, hvordan normalt ser ud for et givet punkt eller aktiv, og scorer derefter, hvor langt dagens aflæsning sidder fra den baseline. Seks praktiske udfald følger:

1. Baselines pr. aktiv. En ventilator, der altid har kørt lidt varmt, får en anden normal end producentens generiske kurve.
2. Anomaliscores. Drift, spikes, fastlåste værdier, prognoseresidualer og krydssignal-inkoherens kan hæve en score uden at vente på et hårdt alarm. Det er forskellen mellem AI prædiktiv vedligeholdelse og en BMS-grænse, der kun udløses, når skaden allerede er synlig.
3. RUL-lignende trends. Hvor fejlhistorik findes, kan modeller projicere, hvor længe en degraderende signatur har, før den krydser et risikobånd. De fleste erhvervsbygninger mangler tætte fejllabels, så RUL-estimater skal være ydmyge og komme med konfidensintervaller.
4. Krydssignalkorrelation. Vibration op, ampere op, lejetemp op er en anden historie end vibration op alene.
5. Rangerede beslutninger. Den nyttige output er ikke endnu et diagram. Det er en kø: hvilket fund der betyder noget denne uge, hvilken evidens der understøtter det, og hvad der skal gøres næst.
6. Tærskler betyder stadig noget. Regelbaserede grænser er ikke forældede. Lærte modeller tilføjer værdi, hvor normalbåndet bevæger sig med last, vejr og belægning. Ærlige programmer bruger begge.

Intet af dette opfinder en accelerometer, der mangler. Hvis punktet aldrig blev målt, kan modellen ikke skabe det. Den grænse er, hvorfor sensor-OEM'er og analyseleverandører stadig har brug for hinanden; co-sell-sagen står i sensor-OEM-partnerskab.

Hvad modellerne ikke kan gøre

Rodårsagssikkerhed fra sparsomme punkter er den første hårde grænse. Tre trendende punkter på en 30-årig chiller kan indsnævre kandidater. De kan ikke sværge, hvilken pakning der lækker. At bekræfte årsag kræver stadig en person med målere, olieanalyse eller adskillelse, når signaturen er ny for det aktiv.

Modeller kan heller ikke opfinde manglende sensorer, erstatte teknikerens dømmekraft eller blive et CMMS. Arbejdsordrer, reservedelslager og PM-planlægning hører hjemme i vedligeholdelsesstyring. Explore er Sensor Intelligence: den læser BMS, målere og IoT og returnerer en prioriteret beslutningskø. Den er ikke et CMMS, og vi markedsfører den ikke som et.

Ugrundede sprogmodeller, der "resonerer" om anlægsadfærd uden den faktiske udstyrs fysik, er en separat fejltilstand. Et grundet system tjekker et forslag mod, hvordan netop den enhed faktisk opfører sig, før fundet når en kø.

Datakvalitet er porten

Dårlige punkter forgifter programmer med sensorer til prædiktiv vedligeholdelse hurtigere end svage modeller. En driftende tilluftssensor lærer baseline den forkerte normal. Et fastlåst spjældpositions­punkt undertrykker netop den korrelation, der ville have fanget en fejlende aktuator. Ét handoff dækker fejltilstandene i dybden: sensorfejl i smarte bygninger. Ret fuldstændighed, enheder, tidsstempler og løgnere, før I stoler på en RUL-kurve.

Virtuelle sensorer kan fylde redundans, når et korreleret fysisk signal findes. De er ikke en licens til at springe instrumentering over på kritisk roterende anlæg. Behandl dem som en bro, markeret som afledte, og se virtuelle sensorer i bygninger for grænsen. For hvordan HVAC-specifikke modeller bruger den samme telemetri, når kvaliteten er under kontrol, er teknik-søskendet HVAC AI.

At få signalerne til at arbejde

FrostLogic Explore er Sensor Intelligence til smarte bygninger. Den læser BMS-punkter og IoT-sensorer, I allerede stoler på, kører anomalidetektion, prognoser med konfidensintervaller og what-if-tjek, og returnerer en prioriteret beslutningskø. Taglinen holder her: dashboardet er spørgsmålet; køen er svaret. Skriveadgang starter slået fra som standard og bevilges pr. scope. Inde i et bevilget scope venter en foreslået ændring på menneskelig gennemgang eller kører automatisk. Intet skriver uden for et scope, I har slået til. Kapacitetsdetalje for PdM-banen ligger på prædiktiv vedligeholdelse; hvordan samme feed lander som BMS-analyse ligger på BMS-analyse.

Vil I gå en punktkort i maskinrummet igennem og se, hvilke signaler der faktisk ville flytte en kø, tal det igennem.

Ofte stillede spørgsmål

Har jeg brug for nye IoT-sensorer, eller rækker BMS-punkter til prædiktiv vedligeholdelse? Ofte rækker BMS-punkter til at starte, især VFD-ampere, temperaturer, tryk og ventil- eller spjældfeedback. Dedikerede vibrations- eller strømsensorer hjælper på kritiske roterende aktiver, hvor BMS aldrig eksponerede en mekanisk kanal. IoT prædiktiv vedligeholdelse fungerer bedst, når begge lag fodrer samme model: BMS til kontekst, tilføjede sensorer til fejltilstande BMS aldrig så.

Hvordan adskiller AI prædiktiv vedligeholdelse sig fra regelbaserede tærskler? Tærskler udløses, når ét punkt krydser én fast grænse. AI prædiktiv vedligeholdelse lærer en baseline pr. aktiv, scorer drift og prognoseresidualer og korrelerer på tværs af signaler. Regler forbliver nyttige til enkel fysik. Modeller tjener deres keep, når normal bevæger sig med last og sæson, og når én rodårsag ellers ville blive et dusin uafhængige alarmer.

Er Explore et CMMS? Nej. Et CMMS planlægger arbejde, sporer dele og lukker arbejdsordrer. Explore detekterer, prognosticerer og rangerer beslutninger fra sensor- og BMS-data. De to sidder side om side. Explore erstatter ikke vedligeholdelsesstyring.

Gør flere sensorer altid prædiktiv vedligeholdelse bedre? Nej. Mere støj, dobbelte punkter og uvaliderede installationer gør modeller værre. Instrumentér det kritiske roterende sæt først, validér punkterne I allerede har, tilføj derefter kanaler, der lukker et kendt fejltilstandsgab. Sensorer til prædiktiv vedligeholdelse hjælper kun, når dataene er betroede.

Skriver Explore tilbage til BMS automatisk? Skriveadgang starter slået fra som standard. I bevilger et scope, når I vil have handling, og inde i det scope venter et forslag på godkendelse eller kører automatisk. Detektion og rangering sker uanset. Skrivninger sker kun, hvor I eksplicit har slået dem til.

Hvad er forskellen mellem IoT til prædiktiv vedligeholdelse og tilstandsovervågning? Tilstandsovervågning er sensor- og datalaget. IoT til prædiktiv vedligeholdelse er det lag plus modeller, der prognosticerer eller scorer degradering mod en beslutning. I kan overvåge tilstand uden at prædiktere. I kan ikke køre ærlig PdM uden tilstandsdata, der holder.

Kan AI opfinde et vibrationssignal, jeg aldrig installerede? Nej. Modeller kan inferere nogle størrelser fra korrelerede aflæsninger (virtuelle sensorer), men de kan ikke fremstille en mekanisk kanal, der aldrig blev målt. Hvis lagerslitage er fejltilstanden, I bekymrer jer om, så planlæg en rigtig vibrationsvej på det aktiv.

Hvor skal en portefølje starte, hvis budgettet er stramt? Ét kritisk anlæg (en ledende chiller eller et primært AHU-ventilatorsæt), BMS-punkterne der allerede sidder der, plus vibration eller strøm kun hvor BMS er blind. Bevis, at køen er nyttig, skalér derefter. Porteføljebrede sensorindkøbslister uden triage-design er, hvordan programmer går i stå.
