HVAC y el BMS: qué controla el sistema de gestión de edificios, y qué no ve

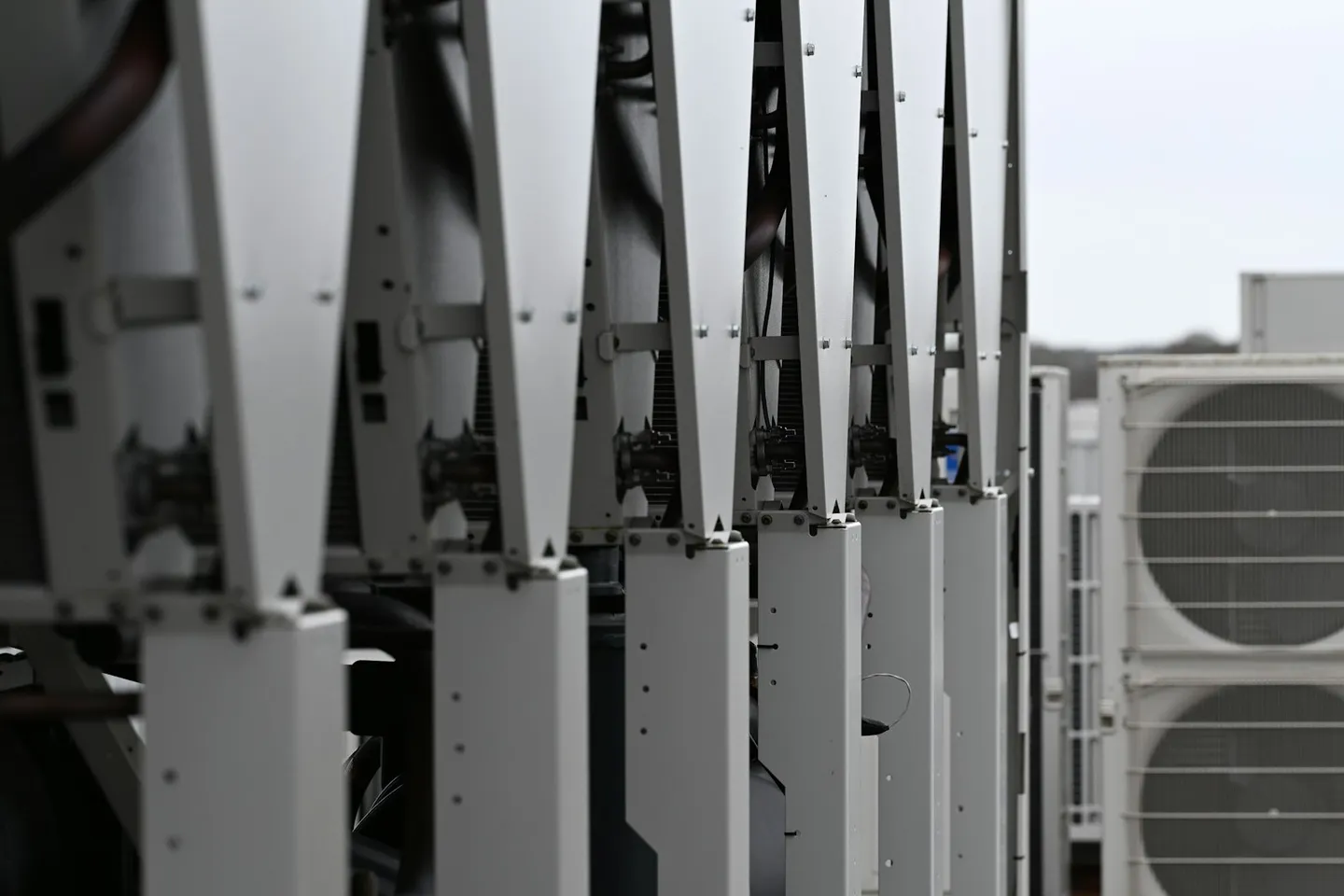

Foto: Planta HVAC en cubierta de un edificio comercial. Foto de Carl Wragg en Unsplash.

En un edificio comercial, el BMS de HVAC es la capa de control en tiempo real de calefacción, refrigeración y ventilación. Mantiene consignas, ejecuta horarios, secuencia la planta, actúa sobre dampers y válvulas y genera alarmas cuando un punto sale de rango. Ese es el trabajo para el que está diseñado un BMS. Un gráfico en verde en la cabecera no demuestra que el sensor sea preciso, que el aire o el agua fluyan de verdad, que una válvula haya recorrido todo su curso, ni que el espacio haya alcanzado la condición prevista por la estrategia.

Este artículo cubre ese corte HVAC-BMS: qué comanda el sistema, qué no demuestra un punto en pantalla, y dónde encaja una capa de analítica que lee los mismos puntos y prioriza acciones. Para la definición de sistema, véase la entrada de glosario sobre BMS. Para el software comercial de BMS y la cola priorizada, véase analítica BMS en FrostLogic Explore. Explore es Sensor Intelligence, impulsado por Frostdynamics™. No sustituye la estrategia de control y no es un CMMS.

Qué controla realmente un BMS de HVAC en un edificio comercial

Un BMS de HVAC es la pila de control cableada a la planta mecánica del edificio. Los controladores de campo ejecutan bucles locales. Una cabecera supervisora coordina horarios, consignas globales, gráficos y alarmas. Los protocolos de red llevan estado hacia arriba y mandos hacia abajo.

Ámbito típico de control:

• Condiciones de zona y espacio: temperatura, a menudo humedad o CO₂, con modos ocupado y desocupado.
• Lado aire: unidades de tratamiento de aire, unidades de cubierta, ventiladores, dampers de mezcla y de aire exterior, ΔP de filtro, presión estática de conducto.
• Terminales de zona: cajas VAV y su recalentamiento asociado.
• Lado agua: enfriadoras, calderas, bombas de calor, bombas, torres de refrigeración, posiciones de válvula en baterías y circuitos.
• Horarios y secuenciación: orden de arranque/parada, lead/lag, economizador, reducción nocturna, calendarios festivos.
• Alarmas e interlocks: protección anticongelación, alta estática, traspaso de humo o incendio cuando el BMS está integrado.

Eso es un sistema de gestión de edificios para HVAC en sentido operativo: mantiene la planta en estrategia. Está estrechamente relacionado con un sistema de automatización de edificios (BAS); la etiqueta suele seguir región y documentación de fabricante. Lo que no hace por sí solo es validar cada sensor, comparar sedes en un portfolio ni priorizar un desperdicio lento que nunca dispara alarma.

UTA, VAV y planta central: dónde se sitúa el BMS

Piensa la planta como capas que el BMS ya posee.

Tratamiento de aire. Una UTA toma aire exterior y de retorno, lo acondiciona y alimenta el conducto. El BMS secuencia baterías de calor y frío, velocidad de ventilador, dampers y lógica de economizador. Sensores de impulsión y retorno, aire mezcla, ΔP de filtro y a menudo caudal cierran los bucles. La entrada de glosario sobre unidades de tratamiento de aire cubre componentes y firmas de fallo habituales sin repetirlas aquí.

Entrega a zona. Las cajas VAV dosifican el aire de impulsión a cada zona. El BMS (o un controlador VAV dedicado que reporta a él) mantiene temperatura de zona, consigna de caudal y caudal medido, mando de damper y recalentamiento. Las quejas de confort suelen empezar aquí aunque el gráfico de la UTA se vea bien.

Planta central. Enfriadoras, calderas y bombas de calor responden a señales de carga, lógica de enable y condiciones exteriores. El BMS arranca máquinas, escala capacidad y abre válvulas de aislamiento. La economía profunda de enfriadoras está en optimización de planta de frío; aquí basta el punto de que los gráficos de planta muestran mandos y estados, no la prueba de que el edificio recibió la potencia por la que pagó.

En esas capas el BMS es la autoridad de control. Los integradores ponen en marcha puntos, gráficos y horarios para que los operadores puedan gestionar el edificio. La analítica se enchufa después leyendo esos mismos puntos.

Mando frente a estado frente a resultado

Los operadores viven tres cosas distintas que un solo "punto" a menudo colapsa en un color.

Mando es lo que escribió la estrategia: válvula al 60 %, ventilador a 45 Hz, consigna de zona 22 °C, enable de enfriadora verdadero.

Estado es lo que el controlador o el dispositivo reporta: feedback de válvula 58 %, VFD en marcha, enable reconocido, temperatura de zona 22,1 °C.

Resultado es si la física coincidió con la intención: ¿intercambió calor la batería, entregó caudal el conducto, se estabilizó la zona, se movió la energía como preveía el horario?

Una baldosa verde de UTA suele significar que el controlador está contento con sus entradas y salidas de bucle. No demuestra que el sensor de impulsión esté calibrado, que la válvula de frío no esté parcialmente abierta mientras la de calor lucha, ni que el caudal medido coincida con el diseño. Mando y estado pueden coincidir mientras el resultado es incorrecto. Ese hueco es por lo que los equipos añaden una capa que razona sobre puntos en el tiempo en lugar de fiarse de un gráfico.

Lo que el BMS no ve bien

Un BMS es excelente en control en tiempo real y alarmas por umbral. Es débil en varios problemas que cuestan dinero real:

Deriva lenta. Un sensor que se desplaza 1,5 °C en seis meses rara vez alarma. Los bucles compensan. Energía y confort se erosionan en silencio.

Validación de sensores. El bucle de control confía en sus entradas. Los cruces con sensores hermanos, contadores o física esperada necesitan un segundo pase.

Calor y frío simultáneos. Válvulas en lucha, economizador mal habilitado o una VAV que recalienta mientras la UTA sigue enfriando fuerte aparecen como energía elevada mucho antes de un fallo duro.

Energía cruzada entre contadores. Subcontadores y contadores principales dicen adónde fueron los kWh. Relacionarlo con secuencias HVAC concretas y modos de fallo es trabajo de analítica, no un pack gráfico estándar.

Comparación de portfolio. Los patrimonios multi-sede necesitan el mismo fallo priorizado entre edificios con distintos fabricantes y eras. Una sola cabecera nunca se diseñó para eso.

Ninguno de estos puntos ciegos significa que el BMS fallara en su trabajo. Significan que control y visibilidad son productos distintos. Cuando los equipos quieren inferencia a partir de telemetría HVAC (qué pueden y no pueden afirmar los modelos), véase HVAC AI. Este artículo se queda en el hueco control frente a visibilidad que deja abierto el BMS.

Controladores y dispositivos de campo: un puente breve

Los bucles anteriores corren en controladores DDC, módulos de E/S, sensores y actuadores dentro de paneles BMS. Esa anatomía de hardware (DDC frente a controladores supervisores, qué hay en un panel, cómo se cablean los dispositivos de campo) se cubre en Dentro de un controlador BMS. No hace falta sustituir esa pila para añadir analítica. Hacen falta los puntos expuestos por un protocolo estándar. La mayoría de patrimonios comerciales ya tienen puntos suficientes para una primera lectura útil; el hueco casi nunca es "necesitamos más controladores".

Dónde se enchufa la analítica

FrostLogic Explore lee los puntos que el BMS de HVAC ya expone, sobre BACnet, Modbus, OPC UA u oBIX. Se sitúa encima del control como describe el glosario BMS: hace tendencia de la misma telemetría, detecta deriva y luchas, pronostica hacia dónde va un punto y devuelve una cola priorizada de qué corregir. La vía comercial del producto es analítica BMS. Explore no reescribe tu estrategia de control. Frostdynamics™ ancla los hallazgos en la física de la planta para que los operadores reciban decisiones, no otra pared de dashboards.

La conexión es solo lectura por defecto. Los ámbitos de escritura existen mediante el FrostLogic Edge Agent: los concedes de uno en uno, con revisión humana o ejecución automática dentro de ese ámbito. Nada se mueve en un controlador hasta que un ámbito está activo. Cómo funciona esa correa está documentado en Explore Automation.

¿Quieres ver cómo se ve una cola HVAC priorizada en uno de tus edificios? Háblalo con nosotros, o obtén tu Building Intelligence Score para una lectura gratuita de doce preguntas sobre dónde el patrimonio pierde valor.

Preguntas frecuentes

¿Qué es un sistema BMS para HVAC? Un sistema BMS para HVAC es el sistema de gestión de edificios que ejecuta calefacción, refrigeración y ventilación en tiempo real: consignas, horarios, secuenciación, dampers, válvulas y alarmas. En edificios comerciales es la capa de control que usan los operadores para mantener la planta en estrategia. No es, por sí solo, una plataforma de analítica que priorice fallos lentos o valide cada sensor.

¿Qué controla un BMS de HVAC día a día? Condiciones de zona, UTAs y ventiladores, terminales VAV, enfriadoras y calderas, bombas y válvulas, horarios, economizador y lógica lead/lag, más las alarmas e interlocks cableados a esas secuencias. Las listas de puntos exactas varían; el patrón es el mismo.

¿Es lo mismo HVAC BMS que un sistema de gestión de edificios para HVAC? Sí. "HVAC BMS", "HVAC building management system" y "building management system for HVAC" nombran la misma pila de control centrada en la planta mecánica. Algunos mercados dicen BAS para el mismo hardware.

¿Un gráfico BMS en verde demuestra que el HVAC funciona? No. El verde suele significar que mando y estado del controlador parecen coherentes. No demuestra precisión del sensor, caudal real de aire o agua, recorrido completo de válvula ni que el espacio alcanzara la condición prevista.

¿Hay que sustituir el BMS para añadir analítica HVAC? No. Una capa de analítica como FrostLogic Explore lee puntos BACnet, Modbus, OPC UA u oBIX existentes. El control sigue en el BMS. La escritura, si la activas, se delimita por ámbitos vía Edge Agent y arranca desactivada en cada instalación.

¿Dónde encaja Explore junto al BMS de HVAC? Explore es la capa de Sensor Intelligence encima: prioriza deriva, luchas y desperdicio a partir de los mismos puntos que el BMS usa para controlar la planta. Véase analítica BMS en FrostLogic Explore. No es un CMMS ni un sustituto de BAS.
