DDC-Regler in der Gebäudeautomation: Schaltschrank, Feldgeräte und wo die Analyseebene andockt

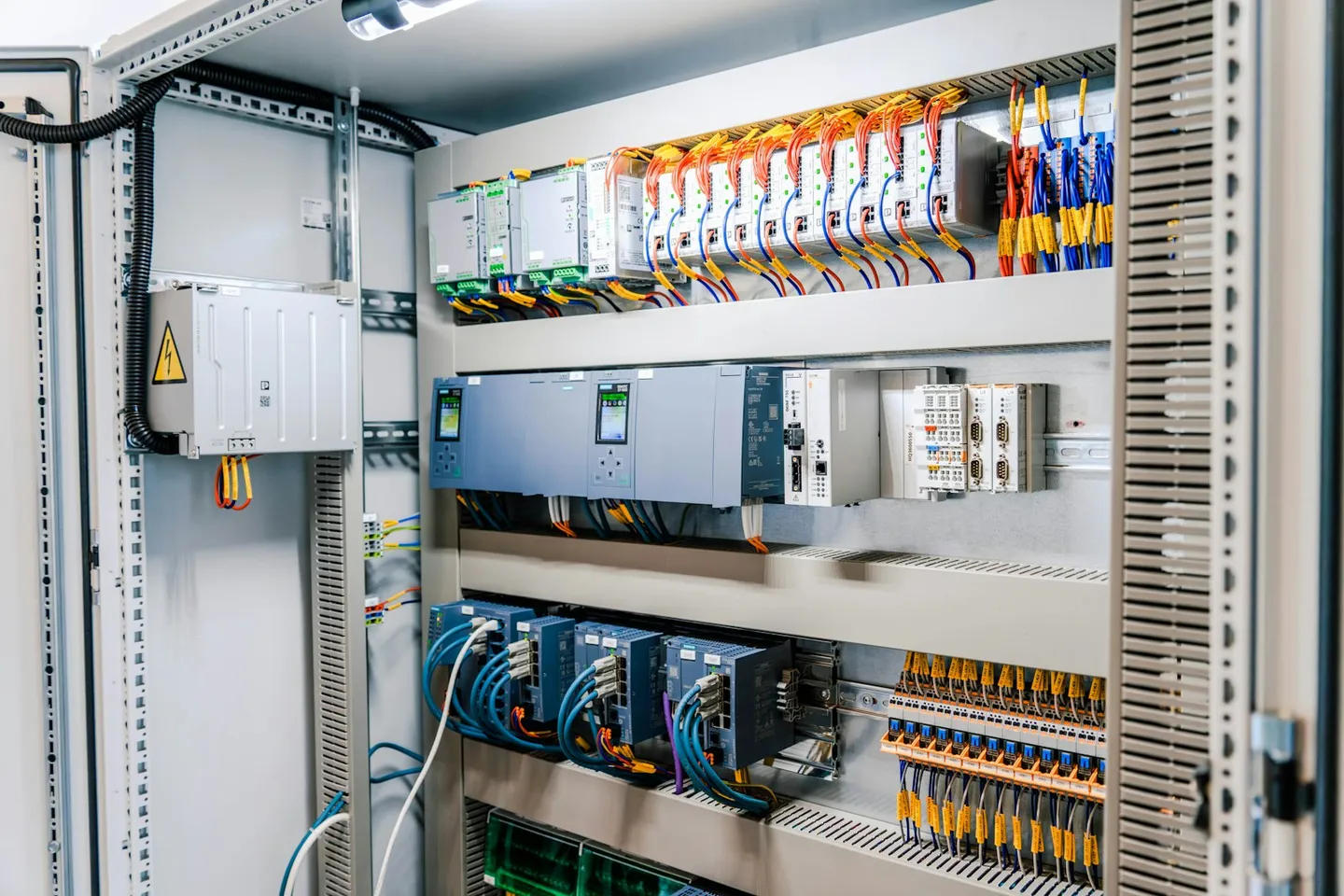

Foto: Geöffneter Schaltschrank mit Ein-/Ausgabemodulen und Klemmleisten. Foto von Raymond Sime auf Unsplash.

Ein DDC-Regler (direct digital control) ist der kleine Industrierechner, der die Heiz-, Kühl-, Lüftungs- oder Beleuchtungslogik eines Gebäudes ausführt. Er ist nicht zu verwechseln mit einem Battery-Management-System-Regler, der Zellen in einem Akkupack oder einer Fahrzeugbatterie überwacht. Gleiches Kürzel BMS in der englischsprachigen Literatur, völlig andere Domäne. Dieser Beitrag beschäftigt sich ausschließlich mit der Gebäudeautomation.

Er baut auf unserem Glossareintrag zum Gebäudemanagementsystem auf, der die BMS-Ebene als Ganzes erklärt. Hier gehen wir eine Ebene tiefer: was ein Regler konkret tut, was physisch im Schaltschrank steckt, welche Feldgeräte angeschlossen sind, und wo eine Analyseebene wie FrostLogic Explore andockt, wenn die Regelungstechnik bereits läuft.

Was ein DDC-Regler tut: der Regelkreis

Jeder DDC-Regler arbeitet nach demselben Grundmuster: ein Sensor liefert einen Messwert: Zulufttemperatur, CO2-Konzentration, Kanaldruck. Die Reglerlogik vergleicht diesen Wert mit einem Sollwert und berechnet über einen Regelalgorithmus, meist PID (proportional-integral-differential), eine Stellgröße. Ein Aktor setzt sie um: ein Ventil öffnet ein Stück, eine Klappe schließt, ein Ventilator dreht schneller. Der Kreislauf wiederholt sich, solange die Anlage läuft, meist mehrmals pro Sekunde.

Genau dieser Sensor-Logik-Aktor-Zyklus macht die "direkte" digitale Regelung aus: Der Regler liest seine eigenen Feldpunkte und stellt seine eigenen Feldausgänge, ohne für jeden Zyklus auf eine übergeordnete Leitebene zu warten. Ein einzelner Regler kann einen Regelkreis fahren (ein VAV-Kasten hält eine Zonentemperatur) oder mehrere Dutzend (eine Lüftungszentrale, die Heizen, Kühlen, Mischluftklappen und Ventilatordrehzahl gemeinsam führt). Diese DDC-Regler kommen als dedizierte Hardware von Herstellern wie Siemens, Schneider Electric, Honeywell, Trend und Johnson Controls, zunehmend auch als softwaredefinierte Regler auf einer Niagara-Plattform. Das DDC-Prinzip bleibt dasselbe, unabhängig vom Gehäuse.

DDC-Regler vs. übergeordnete Leitebene

Nicht jeder Regler in der Gebäudeautomation erfüllt dieselbe Aufgabe. Üblich ist eine zweistufige Hierarchie.

DDC-Regler (Feld- oder Unterstationsregler) fahren lokale Regelkreise dicht an der Anlage: einer pro Lüftungszentrale, einer pro VAV-Gruppe eines Stockwerks, einer pro Kältemaschine. Sollwerte und Zeitprogramme bleiben auch dann erhalten, wenn die Netzwerkverbindung ausfällt. Ein DDC-Regler ohne Verbindung hält die Zone weiter auf Temperatur, er meldet nur nichts mehr zurück.

Die übergeordnete Leitebene (oft als GLT, Gebäudeleittechnik, bezeichnet) koordiniert von oben. Sie fährt in der Regel keinen eigenen engen Sensor-Aktor-Kreis, sondern gibt Zeitprogramme und globale Sollwerte an die DDC-Regler weiter, sammelt Trend- und Alarmdaten nach oben und gibt dem Betreiber eine zentrale Stelle, um ein Zeitprogramm zu ändern statt vierzig einzelne. In einem kleinen Gebäude ist das ein einzelner Leitrechner; in einem großen Portfolio ein dedizierter Server, mitunter ein ganzes BACnet- oder Niagara-Netzwerk davon.

Diese zweistufige Struktur ist gemeint, wenn von der "Gebäudeautomation" als System die Rede ist: Die Feldregler halten die Physik, die Leitebene die Koordination, und das Netzwerkprotokoll dazwischen, meist BACnet, gelegentlich Modbus, trägt sowohl Trenddaten nach oben als auch Sollwertänderungen nach unten.

Im Schaltschrank: was tatsächlich drinsteckt

Der Regler selbst ist nur eine Komponente im Schaltschrank, dem Blechgehäuse, das ein Elektriker im Technikraum montiert. Öffnet man einen, findet man typischerweise:

• Die Reglerplatine(n). Die oben beschriebene DDC-Logik, häufig mit kleinem Display oder Inbetriebnahme-Schnittstelle.
• Ein-/Ausgabemodule. I/O-Karten, die die Feldverkabelung in Signale übersetzen, die der Regler verarbeiten kann: Analogeingänge für Temperatur- und Drucksensoren, Digitaleingänge für Statuskontakte, Analogausgänge für modulierende Aktoren, Digital- (Relais-) Ausgänge für Ein/Aus-Geräte wie Pumpen und Ventilatoren. Reicht die eingebaute I/O-Kapazität nicht, kommen Erweiterungsmodule dazu.
• Klemmleisten. Nummerierte Schraubklemmen, an denen jede Feldader gemäß Verkabelungsplan ankommt. Hier arbeitet ein Inbetriebnehmer tatsächlich; ein defekter Punkt wird bis zur Klemme zurückverfolgt, nicht bis zu einer Codezeile.
• Netzteil, Absicherung und Netzwerkanschluss, meist RS-485 oder Ethernet für BACnet, Modbus oder einen herstellerspezifischen Bus zur Leitebene.

Ein einzelner Schaltschrank kann einen Regler für ein Dachgerät enthalten oder mehrere Regler für einen ganzen Technikraum. Der Schrank ist Verpackung und Verdrahtung; der Regler darin führt die Logik aus.

Feldgeräte: was der Regler ausliest und ansteuert

Ein Regler ist nur so gut wie das, was an ihn angeschlossen ist. Feldgeräte teilen sich in zwei Gruppen.

Sensorik liefert Informationen: Temperatur- und Feuchtefühler, CO2- und Luftqualitätssensoren, Differenzdrucksensoren an Filtern oder Kanälen, Durchflussmesser, Präsenz- und Helligkeitssensoren, Stromwandler an Motoren und Statuskontakte, die melden, ob ein Gerät tatsächlich läuft. Die meisten melden über eine 4-20-mA-Schleife, ein 0-10-V-Analogsignal oder zunehmend als nativer BACnet- oder Modbus-Punkt an intelligenten Geräten, die die Analogwandlung ganz überspringen.

Aktorik setzt die Entscheidung des Reglers um: modulierende oder Auf/Zu-Ventilantriebe an Heiz- und Kühlregistern, Klappenantriebe an Lüftungszentralen und VAV-Kästen, Frequenzumrichter an Ventilatoren und Pumpen sowie Relais, die Beleuchtungsstromkreise schalten oder Motoren starten. Die Aufgabe eines Aktors ist eng begrenzt: die vom Regler vorgegebene Position anfahren. Deshalb die Intelligenz im Regler sitzt, nicht im Gerät.

Gebäudeautomation, GLT und BMS: gleiche Technik, unterschiedliche Begriffe

"DDC-Regler", "Gebäudeautomationsregler" und "BMS-Regler" (im deutschsprachigen Markt seltener als im angelsächsischen Raum, aber in internationaler Dokumentation gebräuchlich) bezeichnen dieselbe Hardware. Welcher Begriff in Ihrer Dokumentation auftaucht, hängt meist vom Hersteller oder von der Normensprache ab: GLT (Gebäudeleittechnik) betont die übergeordnete Koordination, Gebäudeautomation den Regelkreis vor Ort, Gebäudemanagementsystem (BMS) das Gesamtsystem aus beidem. Keiner dieser Begriffe bezeichnet eine Komponente eines Battery-Management-Systems, und keiner beschreibt eine Analyseplattform. Die Gebäudeautomation fährt die Anlage; sie priorisiert oder prognostiziert nichts von sich aus.

Wo die Analyseebene andockt

An der oben beschriebenen Hardware ändert sich nichts, wenn eine Analyseebene hinzukommt. FrostLogic Explore liest dieselben Punkte, die DDC-Regler und Leitebene bereits bereitstellen, über BACnet, Modbus, OPC UA oder oBIX, dieselben Protokolle, mit denen ein Integrator den Schrank ursprünglich in Betrieb genommen hat. Explore sitzt oberhalb der Regelungstechnik, wie im BMS-Glossareintrag beschrieben: Es liest Trenddaten, führt Erkennung und Prognose aus und macht aus roher Reglertelemetrie eine priorisierte Liste offener Punkte. Wie diese Leseebene funktioniert, zeigt BMS-Analytik in FrostLogic Explore; die herstellerspezifischen Anbindungswege finden Sie im Integrations-Hub: Siemens Desigo, Schneider EcoStruxure, Honeywell Niagara, Johnson Controls Metasys und Honeywell Trend darunter.

Schreibzugriff ist eine separate, optionale Ebene oberhalb dieses Lesepfads. Über den FrostLogic Edge Agent kann Explore eine Sollwert- oder Zeitprogrammänderung mit Begründung und erwarteter Wirkung vorschlagen und dann an den Regler zurückschreiben, entweder nach Freigabe durch einen Menschen oder automatisch innerhalb eines Bereichs, den Sie ausdrücklich freigegeben haben. Der Schreibzugriff ist bei jeder Installation zunächst deaktiviert; am Regler ändert sich nichts, bis ein Betreiber einen solchen Bereich aktiviert. Wie diese Freigabe funktioniert, beschreibt die Seite Automation im Detail. Der eingangs beschriebene DDC-Regelkreis führt die Änderung dennoch immer selbst aus. Explore schlägt vor und schreibt, wo freigegeben; der Regler fährt weiterhin die Physik.

Häufige Fragen

Was steuert ein DDC-Regler konkret? Ein DDC-Regler fährt einen Sensor-Logik-Aktor-Kreis für eine Anlage oder eine Zone: Er liest einen Sensor, vergleicht den Wert mit einem Sollwert und stellt einen Aktor oder ein Relais so ein, dass die Abweichung ausgeglichen wird. Eine Lüftungszentrale oder ein VAV-Kasten wird typischerweise von einem Regler bedient, der mehrere solcher Kreise gleichzeitig fährt.

Ist ein DDC-Regler dasselbe wie ein Battery-Management-System-Regler? Nein. Beide teilen sich nur das Kürzel BMS in der englischen Fachsprache, sonst nichts. Ein Battery-Management-System-Regler überwacht und balanciert Zellen in einem Akkupack, etwa in einem Elektrofahrzeug. Ein Regler in der Gebäudeautomation fährt Heizung, Lüftung und andere Gebäudetechnik. Dieser Beitrag behandelt Letzteres.

Was unterscheidet einen DDC-Regler von der übergeordneten Leitebene? Ein DDC-Regler fährt einen lokalen Sensor-Logik-Aktor-Kreis und funktioniert auch bei unterbrochener Netzwerkverbindung weiter. Die Leitebene (GLT) sitzt darüber, gibt Zeitprogramme und globale Sollwerte weiter und sammelt Trend- und Alarmdaten für den Betreiber. Die meisten Gebäude haben mehrere DDC-Regler, die an eine Leitebene melden.

Was steckt in einem Schaltschrank der Gebäudeautomation? Typischerweise eine Reglerplatine, Ein-/Ausgabemodule, die Feldverkabelung in nutzbare Signale übersetzen, Klemmleisten für die Feldadern, ein Netzteil und eine Netzwerkverbindung zur Leitebene.

Muss ich meine DDC-Regler austauschen, um Analytik hinzuzufügen? Nein. Eine Analyseebene wie FrostLogic Explore liest die Punkte, die Ihre vorhandenen Regler bereits über BACnet, Modbus, OPC UA oder oBIX bereitstellen. Sie ersetzt weder die DDC-Logik noch den Schaltschrank, in dem sie läuft. Sie liest parallel dazu, und Schreibzugriff ist, sofern aktiviert, eine separate, freigabepflichtige Ebene obendrauf.

Welche Hersteller bauen DDC-Regler? Siemens (Desigo), Schneider Electric (EcoStruxure), Honeywell (auch Niagara-basierte Plattformen), Trend und Johnson Controls (Metasys) sind die auf gewerblichen Liegenschaften am häufigsten anzutreffenden. Ein großes Portfolio fährt meist mehrere davon parallel, oft aus unterschiedlichen Baujahren, ein Grund, warum eine herstellerneutrale Analyseebene darüber sinnvoll ist.
